1 執行標準

Q/HNTD  026-2025 額定電壓0.6∕1kV及以下智能預警電力電纜

2 適用范圍

適用于固定敷設于額定電壓0.6/1kV及以下輸配電線路，主要用于電力傳輸，兼具溫度監控、智能報警。

3 光線智能預警功能說明

智能預警電纜，在電纜工藝的基礎上增加測溫光纖單元，內含單模或多模光纖，主要可用于監測電纜導體本身以及終端電器長期工作時的溫度變化，光纖的脈沖信號可準確判定高溫位置，可有效的延長電纜及電器的使用壽命，是避免電氣火災的有效手段。

智能預警原理:

光纖是一個傳感器：激光脈沖在光纖中傳輸時，由于激光和光纖分子的相互物理作用，會產生三種散射光：瑞利散射、拉曼散射和布里淵散射。其中瑞利散射對溫度不敏感，而拉曼散射和布里淵散射都對溫度敏感，因此拉曼散射和布里淵散射都可以用來測量溫度；另外，布里淵散射對應力也很敏感，還可以感知周圍受力情況變化。由于布里淵散射和瑞利散射在頻譜上靠得非常近，比較難以區分，同時布里淵散射受應力等其他因素的影響也比較大，所以用來測溫難度比較大，目前技術上比較成熟的還是采用拉曼散射分布式光纖溫度傳感器。

分布式光纖工作原理：分布式光纖測溫系統是一種實時快速多點測溫和測量空間溫度場分布的傳感系統。它是一種分布式、連續、功能型光纖溫度測量系統，即在系統中光纖不僅作為探測單元同時也作為傳輸單元。系統主要利用拉曼散射或布里淵散射和瑞利散射兩種原理達到測溫與定位功能:利用光纖后向拉曼散射或布里淵的溫度效應，對光纖所在的溫度場進行實時的測量；利用瑞利散射（光纖后向光時域反射技術(OTOR)）可以測量光纖衰減及對測量點進行精確定位。

光時域反射原理(位置信息)：激光器發出的脈沖光信號在光纖中傳輸時，在不同位置產生的后向散射光沿光纖達到探測時間不同將后向散射光到達探測器與激光器發出光脈沖的時間差乘以光在光纖中的傳輸速度再乘以2，即可得到散射點在光纖上的位置。

4 使用特性

4.1  電纜額定電壓

  U₀/U： 0.6/1 kV

4.2  電纜導體的最高額定工作溫度為90℃。

 短路時，電纜導體的最高溫度：250℃，持續時間不超過5秒。

4.3  敷設環境溫度

電纜敷設時的環境溫度應不低于0℃，否則需要事先預熱。

4.4  彎曲半徑

電纜敷設時最小彎曲半徑：?jiǎn)涡緹o鎧裝電纜為20D，多芯無鎧裝電纜為 15D，單芯鎧裝電纜為15D，多芯鎧裝電纜為12D，D為電纜外徑。

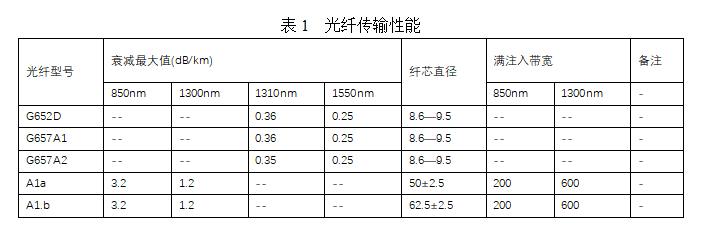

4.5 光纖傳輸性能

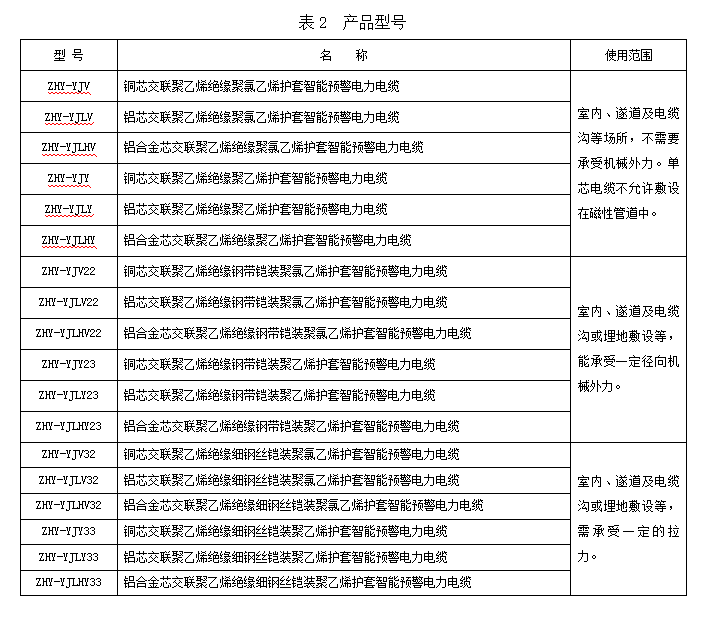

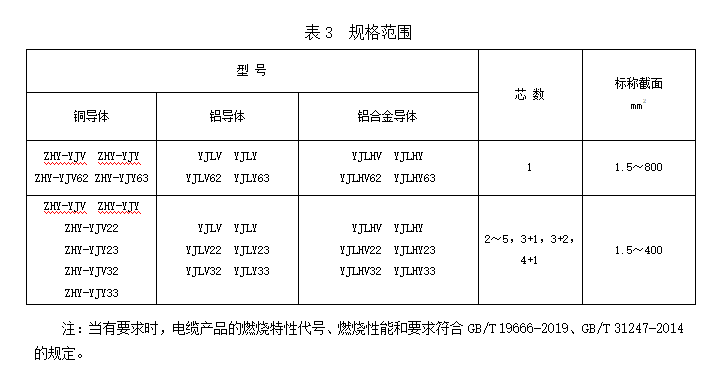

5 產品型號規格

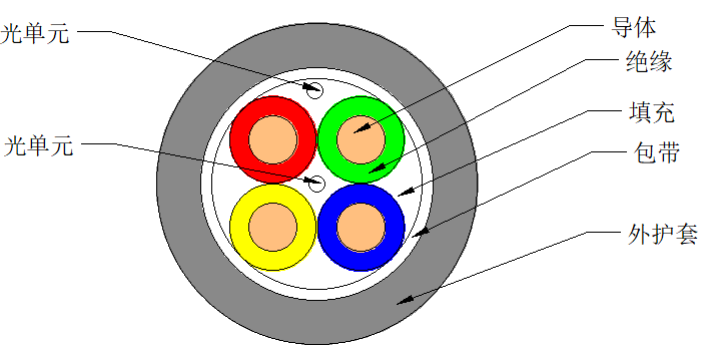

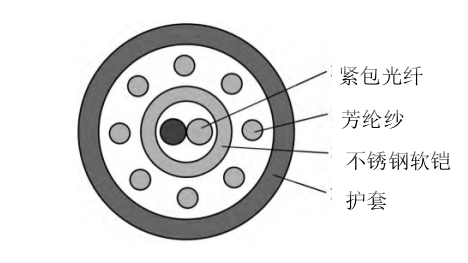

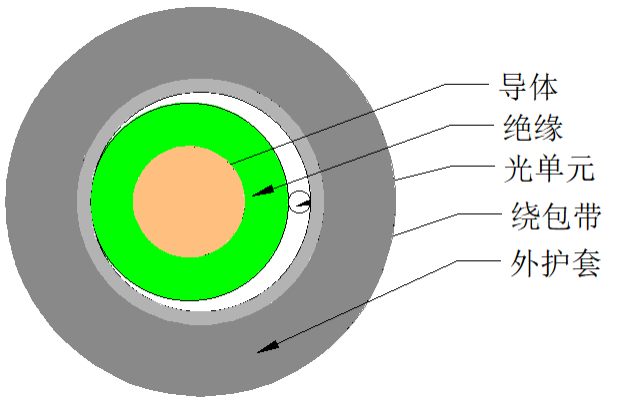

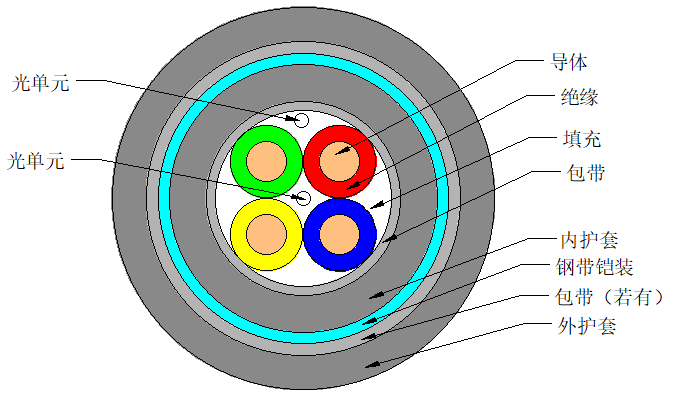

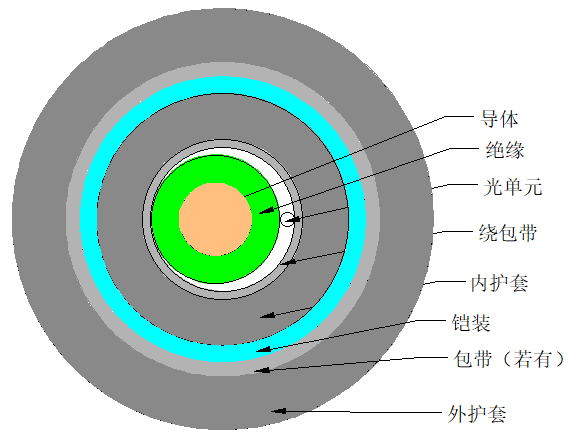

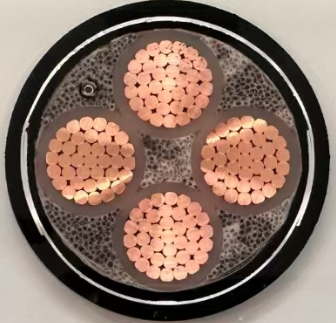

6 結構示意圖

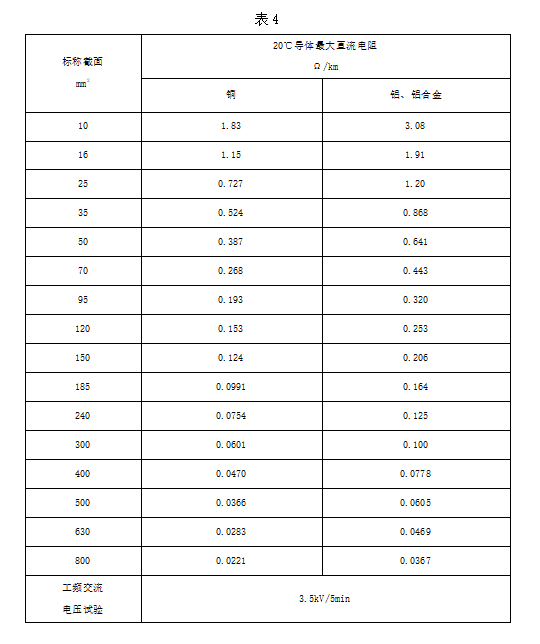

7 結構示意圖電氣性能主要技術參數

 8 結構示意圖電氣性能主要技術參數

8.1 運輸或滾動電纜盤前，必須保證電纜盤牢固，電纜繞緊。滾動時必須順著電纜盤上的箭頭指示或電纜的纏緊方向進行。

8.2  在運輸過程中，電纜盤必須放穩，并用合適的方法固定，防止互相沖撞或翻倒，不應使電纜及電纜盤受到損傷。電纜盤不應平放運輸、平放貯存。

8.3  嚴禁將電纜盤從運輸車上直接推下。

8.4  裝卸電纜盤時嚴禁多盤電纜同時吊裝。

8.5  電纜應集中分類存放，并應標明型號、電壓、規格、長度。電纜存放處不得積水。

8.6  電纜在保管期間，電纜盤及包裝應完整，標志應齊全，封端應嚴密。當有缺陷時應及時處理。
