低壓電力電纜(0.6-1kV)

0.6/1kV聚氯乙烯絕緣氯乙烯護套電力電纜?產品用途本產品適用于交流50Hz,額定電壓0.6/1kV的線路中,供輸、配電能之用。?使用特性電纜導體的最高額定溫度為70C。短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過160C。
零售價
0.0
市場價
0.0
瀏覽量:
1572
產品編號
數量
-
+
庫存:
產品描述
參數



0.6/1kV聚氯乙烯絕緣氯乙烯護套電力電纜



產品用途

本產品適用于交流50Hz,額定電壓0.6/1kV的線路中,供輸、配電能之用。



使用特性

  • 電纜導體的最高額定溫度為70C。
  • 短路時(最長持續時間不超過5s) 電纜導體的最高溫度不超過160C。
  • 敷設電纜時的環境溫度不低于0C,最小彎曲半徑: 單芯非鎧裝電纜為20倍電纜外徑,單芯鎧裝電纜為15倍電纜外徑; 多芯非鎧裝電纜為15倍電纜外徑,多芯鎧裝電纜為12倍電纜外徑。

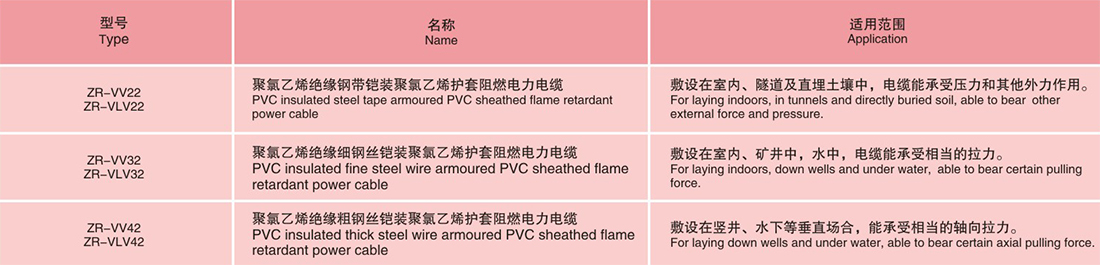

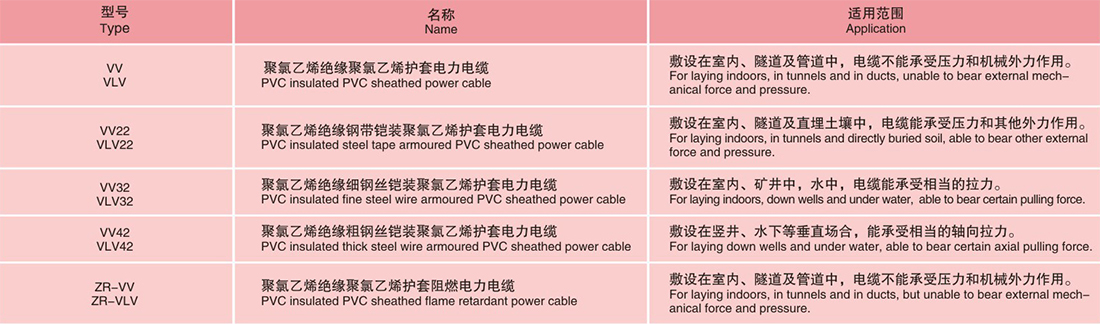

型號、名稱和使用范圍







* 型號中L為鋁芯

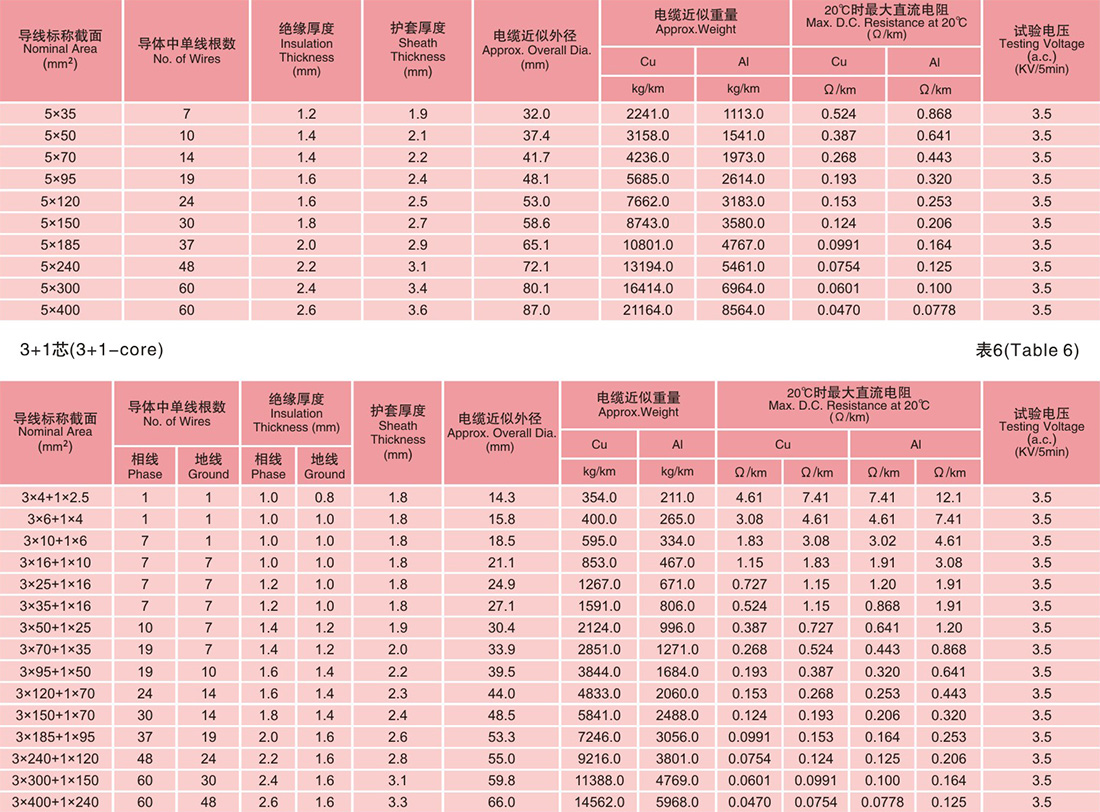

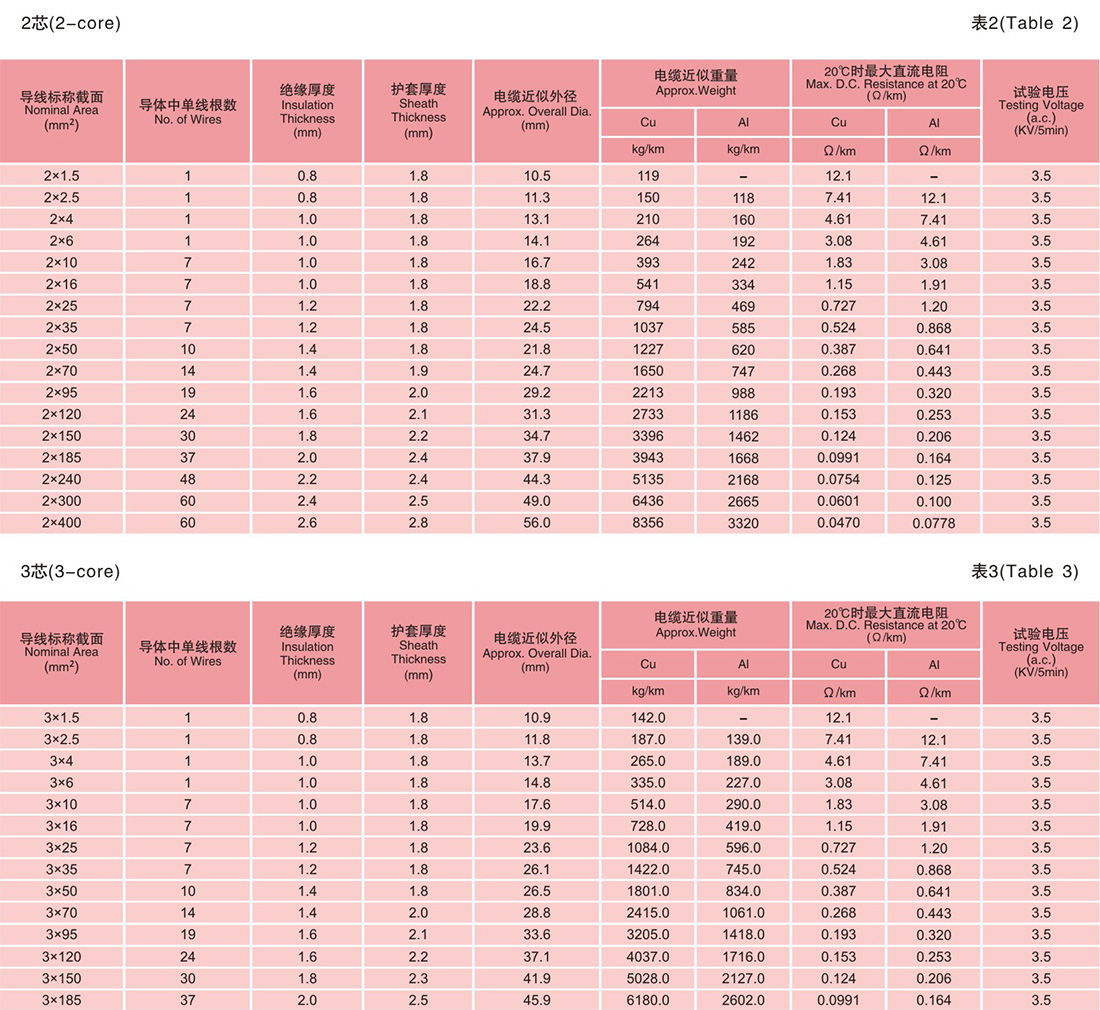

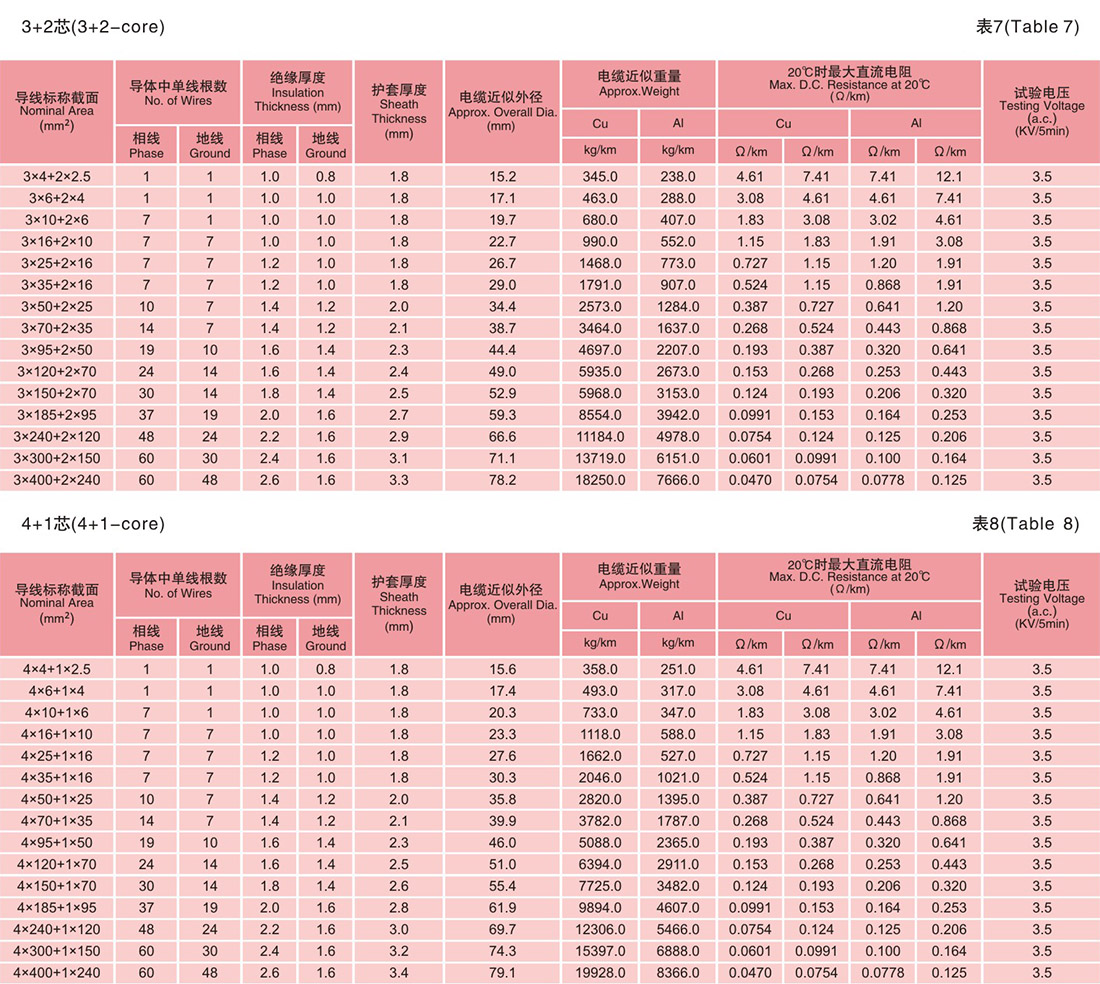

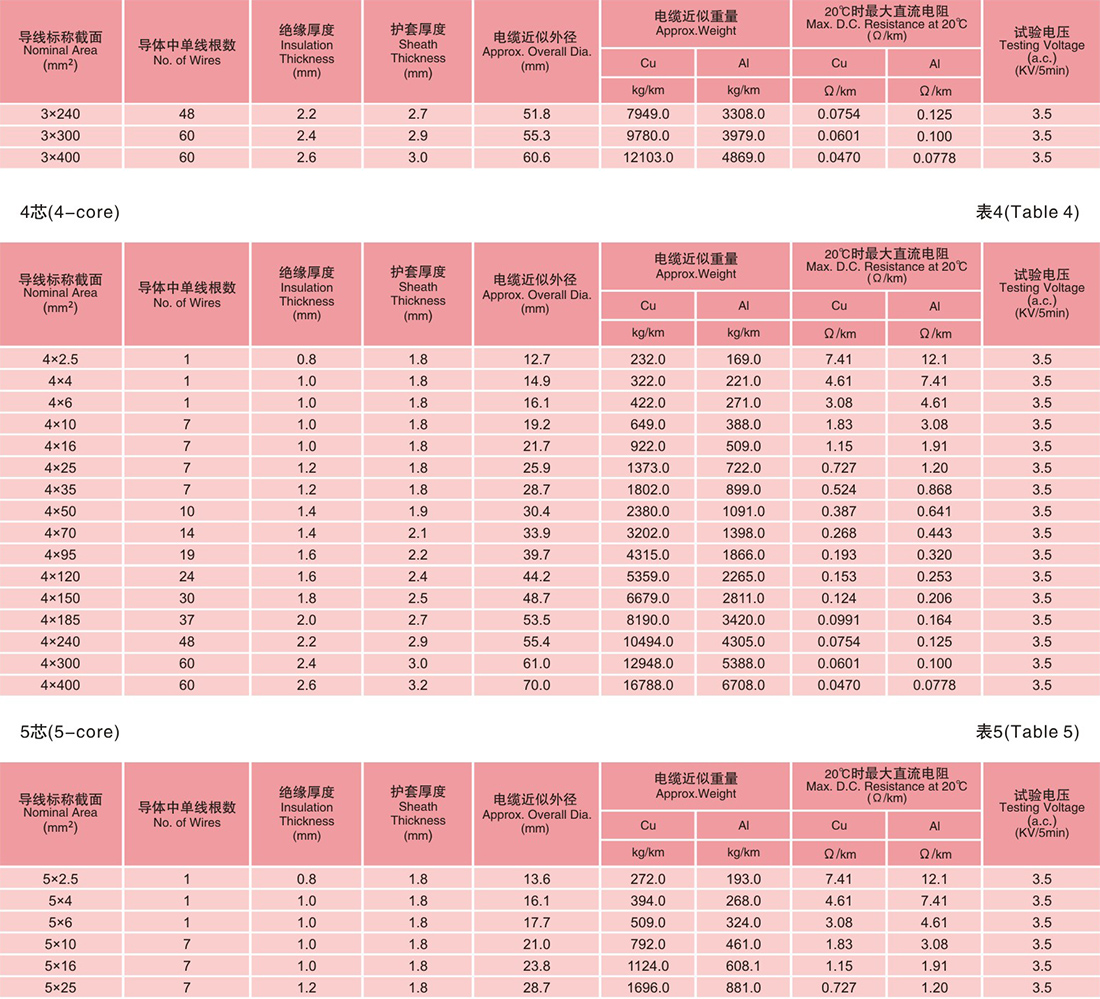

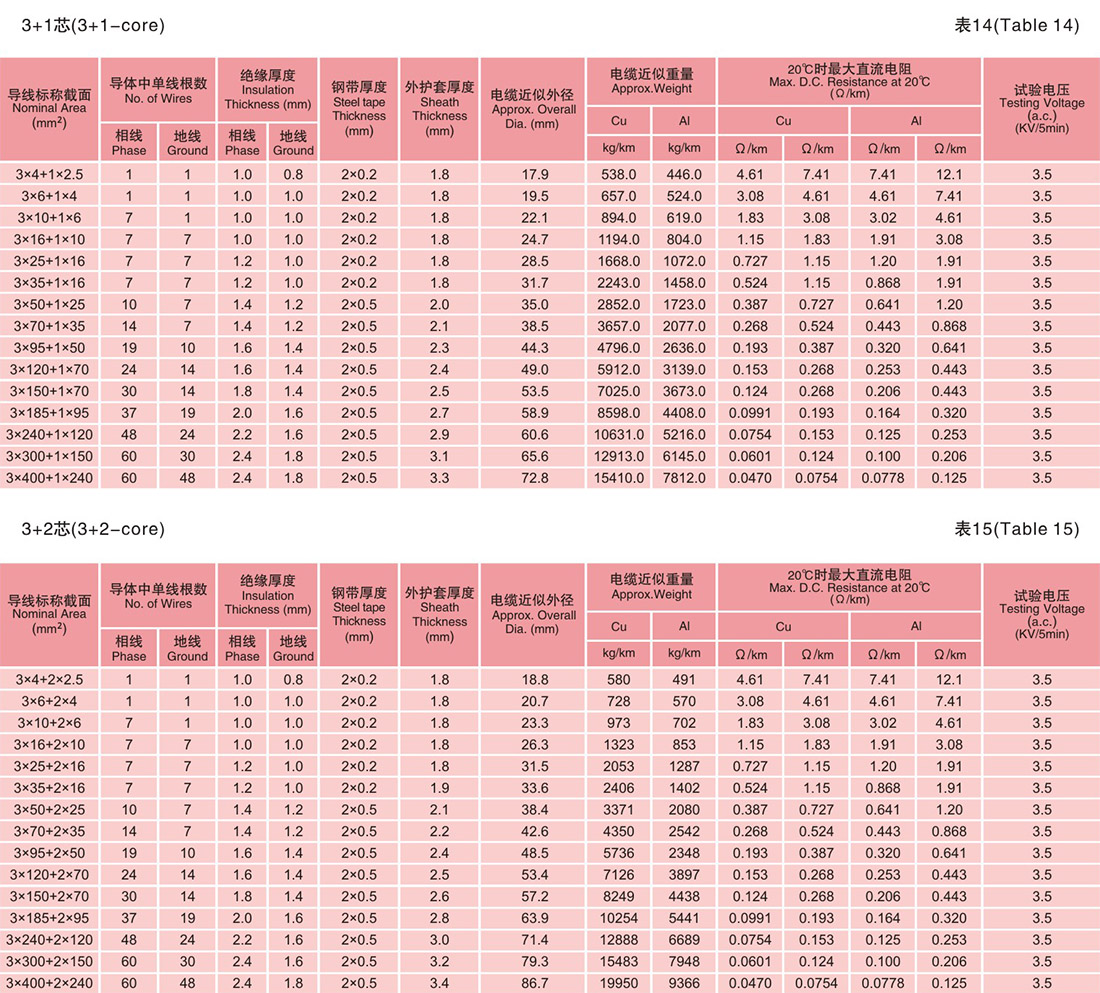

電纜結構尺寸(見表1-16)

VV,VLV,ZRVV,ZRVLV

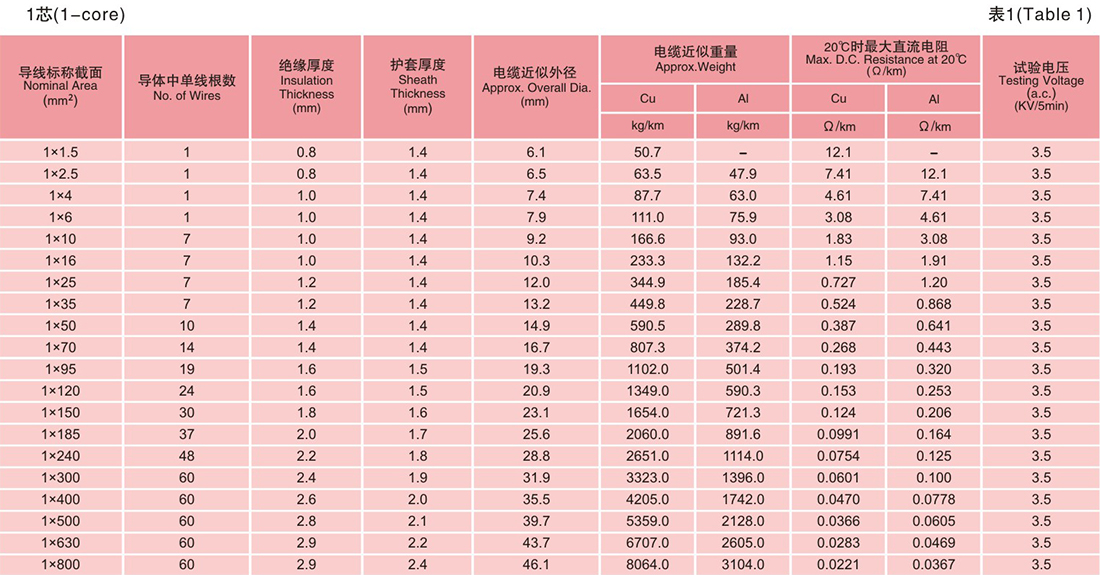

0.6/kV PV℃絕緣PV℃護套阻燃或非阻燃電力電纜(見表1-8)

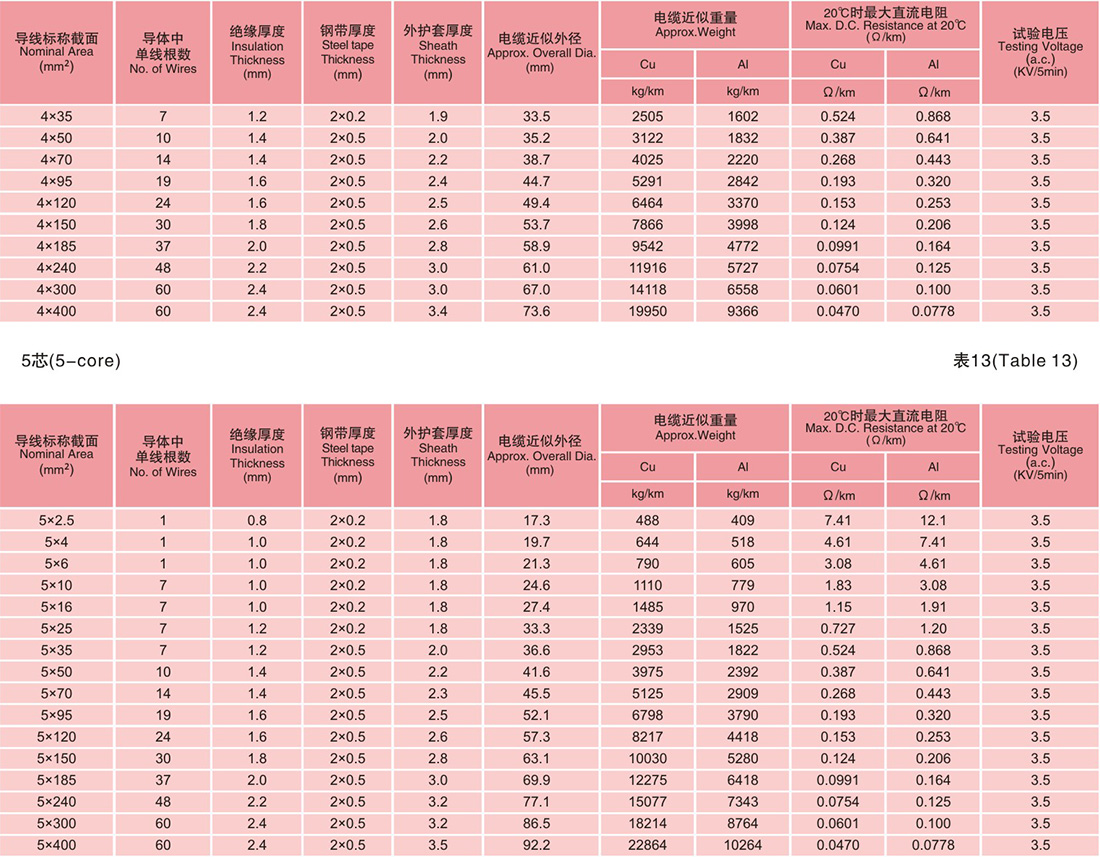

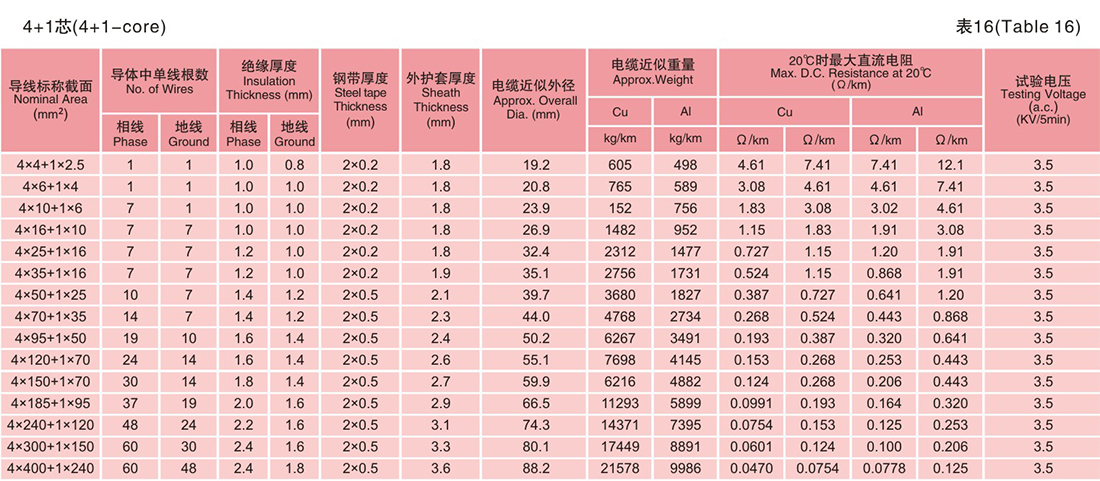

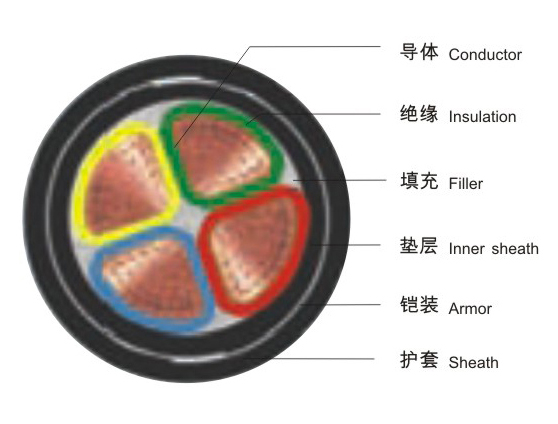

Vv22,VLV22,ZRVV22,ZRVLV22

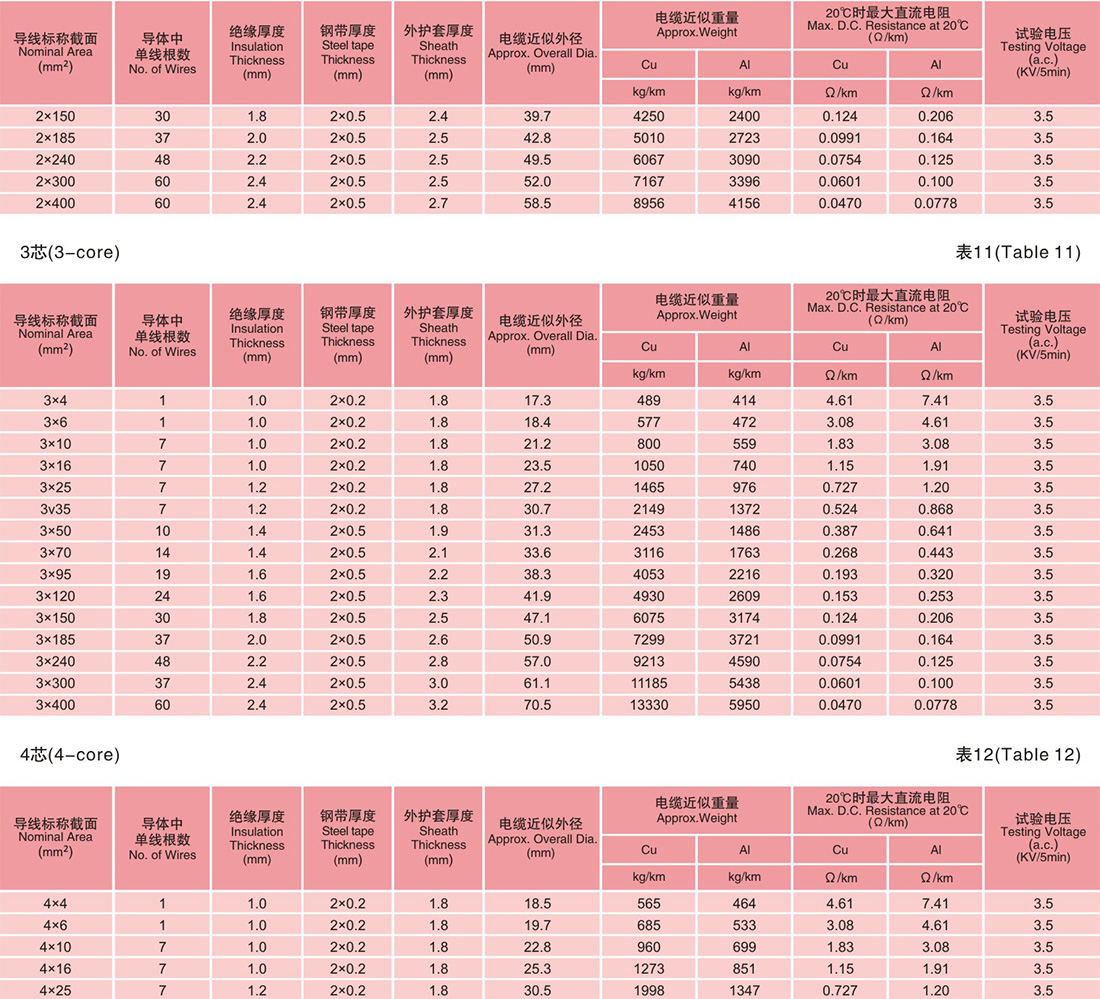

0.6/1kV PV℃絕緣鋼帶鎧裝PV℃護套阻燃或非阻燃電力電纜(見表9-16)

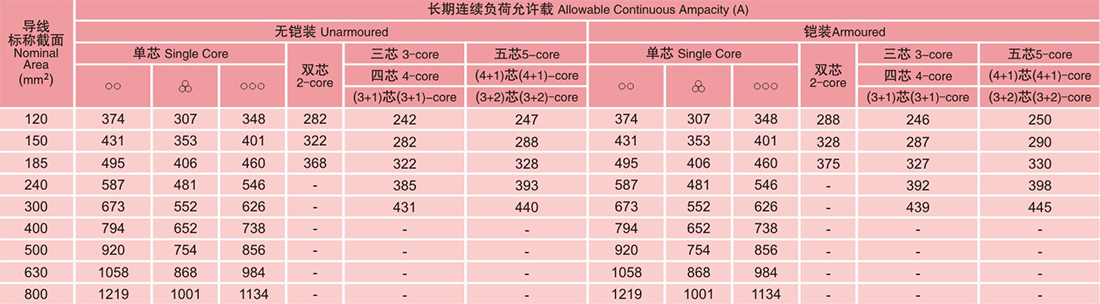

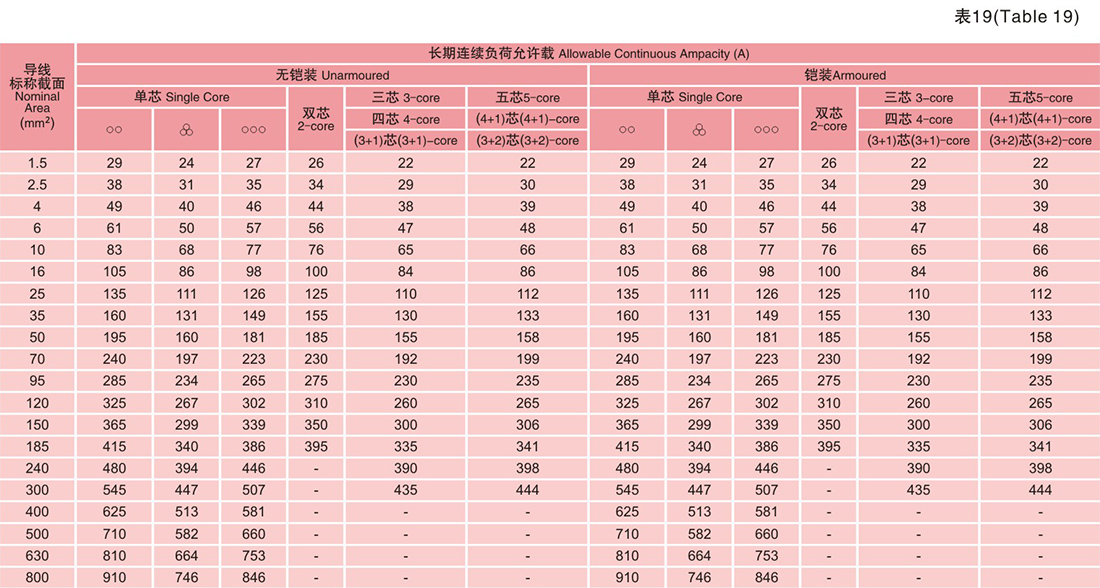

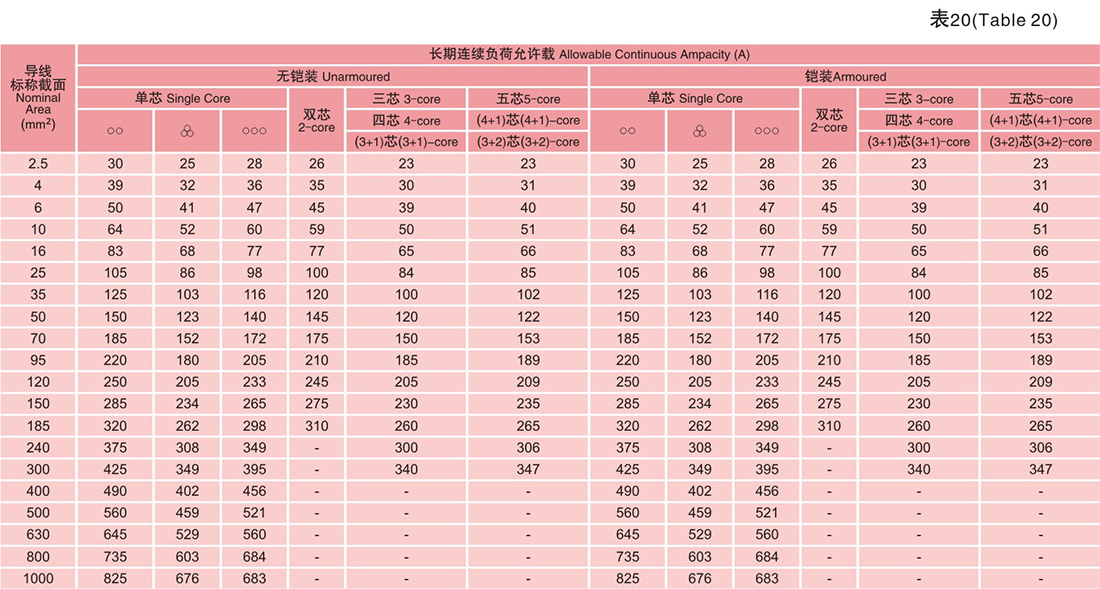

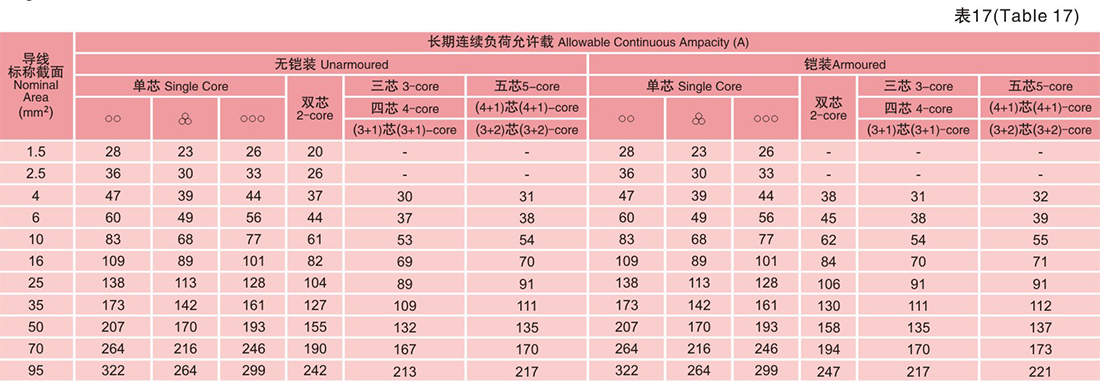

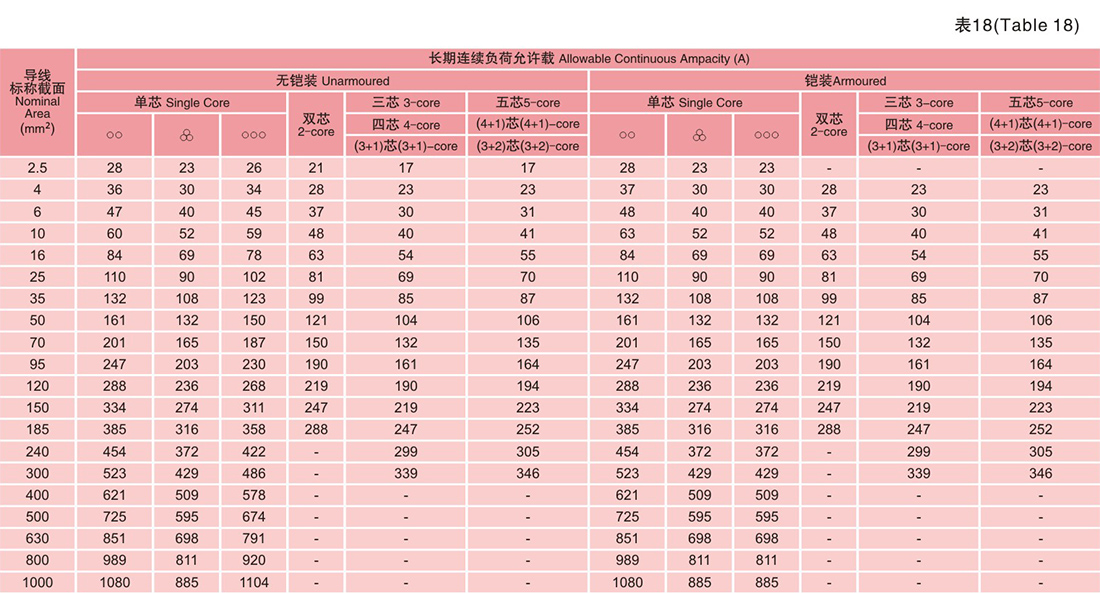

電纜載流量(見表17-20)

VV,ZRVV

0.6/1kV銅導體PV℃絕緣PV℃護套阻燃和非阻燃電力電纜在空氣中敷設長期連續負荷允許載流量。





VLV,ZRVLV

0.6/1kV鋁導體PV℃絕緣PV℃護套阻燃和非阻燃電力電纜在空氣中敷設長期連續負荷允許載流量。



VV22,ZRVV22

0.6/1kV銅導體PV℃絕緣PV℃護套阻燃和非阻燃電力電纜在空氣中敷設長期連續負荷允許載流量。



VLV22,ZRVL22

0.6/1kV鋁導體PV℃絕緣PV℃護套阻燃和非阻燃電力電纜在空氣中敷設長期連續負荷允許載流量。



電纜運行敷設條件

電纜敷設

  • 敷設時電纜溫度不低于0℃,環境溫度低于O℃時,應對電纜進行預熱。
  • 敷設最小彎曲半徑: 單芯非鎧裝電纜為20倍電纜外徑,單芯鎧裝電纜為15倍電纜外徑; 多芯非鎧裝電纜為15倍電纜外徑,多芯鎧裝電纜為12倍電纜外徑。
  • 電纜敷設后,應經受以直流耐壓試驗,時間15分,試驗電壓3.5kV。

在空氣中敷設

  • 單芯電纜平行敷設時中心距離: 185mm 及以下為電纜直徑的2倍,240mm 及以上為90mm。
  • 周圍環境溫度: 30℃。
  • 導電線芯最高允許溫度: 70℃。

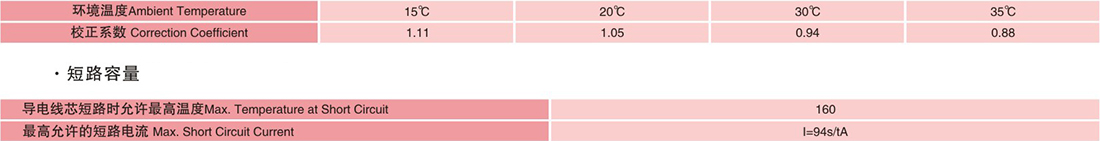

  • 不同環境溫度下載流量的校正系數:





直埋敷設

  • 單芯電纜不接觸敷設時,中心距離為電纜直徑的2倍。
  • 周圍環境溫度: 25℃
  • 導電線芯最高允許溫度: 70℃
  • 土壤熱阻系數: 1.0℃.m/w
  • 直坦深試: 0.7mDepth: 0.7m.
  • 不同環境溫度下載流量校正系數:

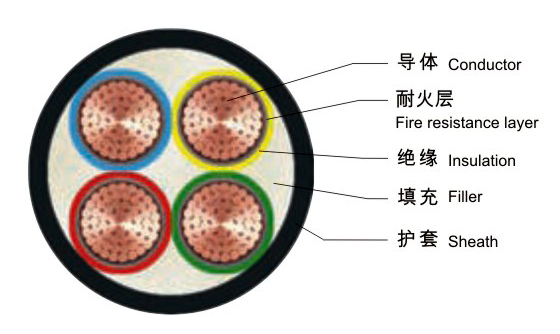

0.6/1kV聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜

產品用途

本產品應用于高層建筑、地鐵、電站等一些重要場合具有防火安全和消防救生的能力。


使用特性

0.6/1kV聚氯乙烯絕緣護套耐火電力電纜是按GB/T12706-2008(等效于IEC60502標準)設計并生產的,其物理、電氣性能與普通塑力纜相同。它的耐火特性符合GB/T19666-2005標準。即電纜在額定電壓0.6/1kV下,并處于750-800℃的火焰燃燒中可維持90min的正常運行。

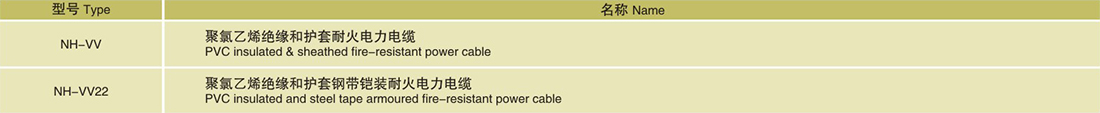

型號及名稱







注:單芯用于交流系統,采用非磁性金屬帶
