標準：Q/HNTD 011-2021

用途：克服了剛性防火電纜的缺陷，發揮了柔性防火電纜的優勢適，適用于額定電壓0.6/1kV(U0/U)及以下變配電所(或總配電室)引至消防設備的電源主干線或特、一級二級場所，同樣適用于防火要求等級較高的大型商場、劇院、科技館、博物館、體育場館等城市綜合體建筑。

電氣性能：

1、20℃導體直流電阻符合GB/T3956-2008的要求。

2、交流電壓試驗：電纜施加3.5kV電壓，持續5分鐘不擊穿。

使用特性：

1、彎曲性能：按照GB/T34926-2017的規定進行彎曲試驗后，金屬護套無裂紋。0.6/1kV施加交流電壓1500V，持續15min不擊穿；

2、具有良好的防鼠蟻、防輻射功能,可保證電纜具有穩定性、壽命長和耐久性。

3、機械性強度高（堅固耐用，在電纜直徑變形三分之一的情況下仍可正常工作，即使經受劇烈的機械破壞，也不會損害其電性能。）

4、耐火試驗：成品電纜應經受GB/T 19666-2019標準規定的供火加機械沖擊和噴水的耐火（NS），其試驗要求和試驗方法應滿足GB/T 19666-2019中表6規定，供火溫度為950±40℃，持續時間180 min。

5、工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，在有環保要求的項目中尤其適合應用。
6、耐腐蝕（電纜的金屬套具有高耐腐蝕性，對于大多數的裝置來說，它不需要采取附加的防護措施；即使在電纜的金屬護套易遭受化學品腐蝕或工業污染嚴重的地方，因?yàn)殡娎|最外層有塑料外護套的保護，它仍然安全。）

7、環保性能：溴和氯含量（以氯化氫表示）≤0.5%，pH≥4.3，電導率≤10μS/mm；

8、敷設溫度：當環境溫度低于0℃時不建議敷設電纜，否則應采取加熱措施。

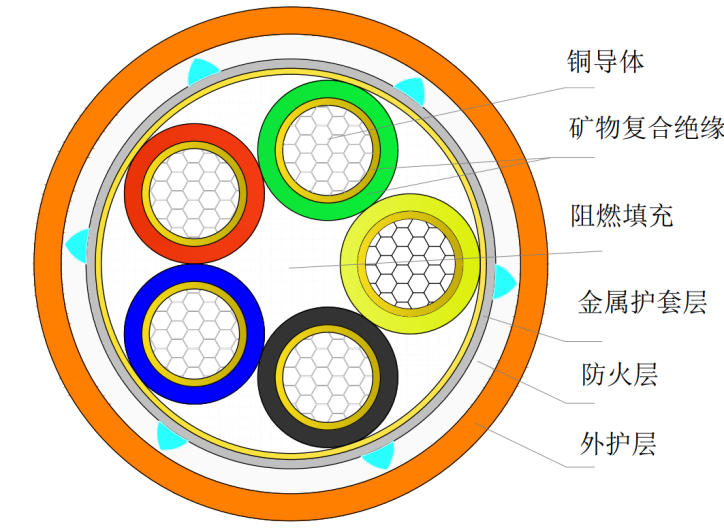

礦物復合絕緣鋁護套隔離型防火電纜結構示意圖：

型號規格：

表示方法

產品用型號、規格(額定電壓、芯數、標稱截面)及標準編號表示。

產品型號的組成和排列順序如下：

電纜的吊運和保管

1、在運輸過程中，不應使電纜及電纜盤受到損傷。嚴禁將電纜盤直接由車上推下。電纜盤不應平放運輸、平放貯存。

2、請勿從高處仍下裝有電纜的電纜盤或電纜圈，在運輸過程中，電纜盤必須放穩，并用合適的方法固定，防止互相沖撞或翻倒。

3、運輸或滾動電纜盤前，必須保證電纜盤牢固，電纜繞緊。滾動時必須順著電纜盤上的箭頭指示或電纜的纏緊方向進行。

4、電纜應集中分類存放，并應標明型號、電壓、規格、長度。電纜存放處不得積水。

5、電纜在保管期間，電纜盤及包裝應完成，標志應齊全，封端應嚴密。當有缺陷時應及時處理。

電纜的安裝敷設

1、電纜在放線時，張力應均勻，以免電纜扭曲，使絕緣線芯產生裂絞，導致事故發生。

2、做電纜頭時，要嚴格按國家電力施工規范使用專用工具。

3、電纜在安裝過程中一旦發現機械損傷，在條件允許的情況下，請務必對電纜進行相應的檢查，以確認電纜絕緣是否損壞。

4、電纜敷設前應按下列要求進行檢查：

4.1電纜型號、規格、電壓應符合設計。

4.2電纜外觀應無損傷，絕緣良好，電纜應經試驗合格。

4.3應根據設計和實際路徑，計算每根電纜長度，合理安排每盤電纜，減少電纜接頭。

4.4在帶電區域內，安裝敷設電纜，應有可靠的安全措施。

如在安裝或使用過程中發現任何問題，請及時與我公司聯系，我公司將會盡力為您排憂解難。
