交聯聚乙烯絕緣控制電纜

產品用途交聯聚乙烯絕緣控制電纜適用于冶金、電力、石油化工等工礦企業中交流額定電壓450/750V及以下的電器儀表,配電裝置的信號傳輸,控制和測量系統。交聯聚乙烯絕緣阻燃控制電纜,具有阻止火勢在電纜電路蔓延的功能,可避免火災事故擴大以減少損失。
零售價
0.0
市場價
0.0
瀏覽量:
1325
產品編號
數量
-
+
庫存:
0
產品描述
參數

產品用途

交聯聚乙烯絕緣控制電纜適用于冶金、電力、石油化工等工礦企業中交流額定電壓450/750V及以下的電器儀表,配電裝置的信號傳輸,控制和測量系統。

交聯聚乙烯絕緣阻燃控制電纜,具有阻止火勢在電纜電路蔓延的功能,可避免火災事故擴大以減少損失。

交聯聚乙烯絕緣耐火控制電纜,特點是處于燃燒情況下,仍能保證電纜線路在一定時間內正常運行的電纜,以利于疏散人群和搶救重要設施。

交聯聚乙烯絕緣無鹵低煙控制電纜,適用于冶金、電力、石油化工等工礦企業中交流額定電壓450/750V及以下的電器儀表,配電裝置的信號傳輸,控制和測量系統,具有阻燃,低煙等性能。



使用特性

  • 額定電壓

電纜額定電壓U0/U是450/750V

  • 導體額定工作溫度

電纜導體的最高額定工作溫度為90℃。

短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過250℃。

  • 敷設環境溫度

電纜敷設時的環境溫度應不低于0℃,否則需要事先預熱。

  • 安裝彎曲半徑

a) 無鎧裝層的電纜,應不小于電纜外徑的6倍;

b) 有鎧裝或銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍;

c) 有屏蔽層結構的軟電纜,應不小于電纜外徑的6倍。



產品表示方法

  • 代號

系列代號2)

控制電纜………………………………………………………………………………K

導體代號

銅導體(省略)………………………………………………………………T

絕緣代號

交聯聚乙烯絕緣……………………………………………YJ

護套代號1)

聚氯乙烯護套………………………………………………………………V

聚乙烯護套……………………………………………………………………………Y

鎧裝代號

雙鋼帶鎧裝……………………………………………………………………………2

細圓鋼絲鎧裝-……………………………………………………………………3

外護套代號

聚氯乙烯外護套…………………………………………………………2

聚乙烯外護套…………………………………………………………………3

結構特征代號

軟導體…………………………………………………………………………………R

銅絲編織屏蔽………………………………………………………………………P

銅帶繞包屏蔽………………………………………………………………………P2

注:1)包括擠包的內襯層和隔離套等。

  • 阻燃、耐火、無鹵低煙阻燃電纜系列代號見附錄C

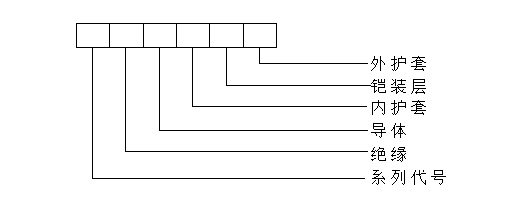

產品型號組成





產品結構示意圖

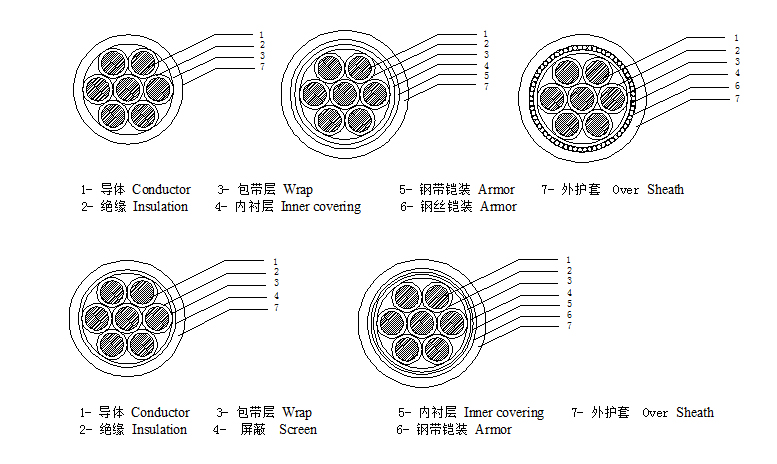

  • 交聯聚乙烯絕緣控制電纜產品結構示意圖

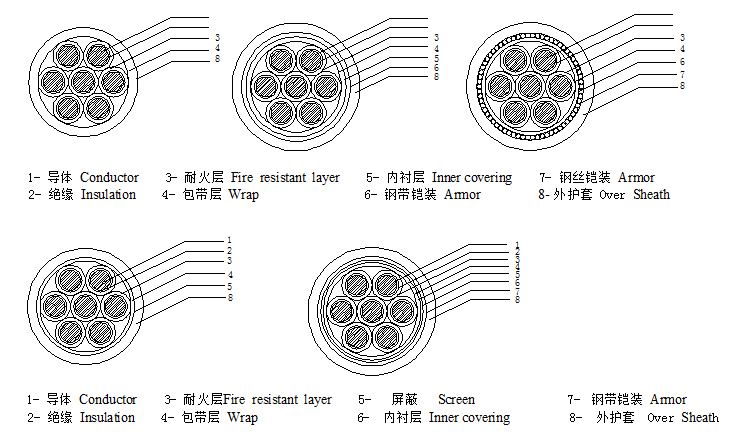

  • 交聯聚乙烯絕緣阻燃耐火控制電纜產品結構示意圖





產品型號、規格



  • 產品型號



型號

產品名稱

適用范圍及環境

銅芯

KYJV

銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜

敷設在室內、電纜溝、管道固定場合

KYJVP

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜

敷設在室內、電纜溝、管道等要求屏蔽的固定場合

KYJVP2

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜

KYJV22

銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜

敷設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合

KYJVP22

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制電纜

敷設在室內、電纜溝、管道、直埋等能承受較大機械外力等要求屏蔽的固定場合

KYJVP2-22

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜

KYJV32

銅芯交聯聚乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜

敷設在室內、隧道、電纜溝、豎井或埋地敷設等,能承受機械外力和一定的拉力

KYJVR

銅芯交聯聚乙烯絕緣聚氯乙烯護套控制軟電纜

敷設在室內移動要求柔軟、屏蔽等場合

KYJVRP

銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜



產品規格

  • 產品額定電壓、導體標稱截面和芯數



型號

額定電壓/V

導體標稱截面/mm2

0.5

0.75

1

1.5

2.5

4

6

芯數

KYJV

450/750V

-

2~61

2~14

KYJVP

-

2~61

2~14

KYJVP2

-

4~61

4~14

KYJV22

-

7~61

4~61

4~14

KYJV32

-

19~61

7~61

2~14

KYJVR

4~61

-

KYJVRP

4~61

4~48

-

KYJVP22

-

7~61

4~61

4~14

KYJVP2-22

-

7~61

4~61

4~14



產品主要技術性能

  • 導電線芯分為三種:第一種(A),第二種(B)適用于固定敷設(第一種是實心導體,第二種是絞合導體);第三種(R)是絞合軟導體,適用于有移動要求的軟電纜
  • 導體結構及直流電阻應符合附錄A規定
  • 絕緣線芯識別可采用顏色標志或數字標志
  • 絕緣線芯應經受工頻火花試驗、試驗電壓有效值為6kV
  • 電纜能經受交流50HZ,3000V,5min 的耐壓試驗
  • 成束阻燃、耐火和無鹵低煙阻燃性能要求符合附錄B規定
  • 絕緣電阻



標稱截面(mm2)

絕緣電阻 MΩ·km≥

20℃

90℃

0.5

1300

1.3

0.75

1200

1.2

1.0

1100

1.1

1.5

1100

1.1

2.5

1000

1.0

4

850

0.85

6

700

0.7

10

650

0.65
