聚氯乙烯絕緣控制電纜
產品用途
聚氯乙烯絕緣控制電纜本產品適用于冶金、電力、石油化工等工礦企業中交流額定電壓450/750V及以下的電器儀表，配電裝置的信號傳輸，控制和測量系統。
聚氯乙烯絕緣阻燃控制電纜本產品的特點是具有阻止火勢在電纜電路蔓延的功能，可避免火災事故擴大以減少損失。
聚氯乙烯絕緣阻燃耐火控制電纜本產品的特點是處于燃燒情況下，仍能保證電纜線路在一定時間內正常運行的電纜，以利于疏散人群和搶救重要設施。
使用特性
- 額定電壓
電纜額定電壓U0/U是450/750V：
- 導體額定工作溫度
電纜導體的最高額定工作溫度為70℃。
短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過160℃。
- 敷設環境溫度
電纜敷設時的環境溫度應不低于0℃，否則需要事先預熱。
- 安裝彎曲半徑
a) 無鎧裝層的電纜，應不小于電纜外徑的6倍;
b) 有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍;
c) 有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
產品表示方法
- 代號
系列代號2)
控制電纜………………………………………………………………………………………K
導體代號
銅導體(省略)………………………………………………………………T
絕緣代號
聚氯乙烯……………………………………………………………V
護套代號1)
聚氯乙烯護套……………………………………………………………V
聚乙烯護套…………………………………………………………………………Y
鎧裝代號
雙鋼帶鎧裝……………………………………………………………………………2
細圓鋼絲鎧裝……………………………………………………………………3
外護套代號
聚氯乙烯外護套…………………………………………………………2
聚乙烯外護套…………………………………………………………………3
結構特征代號
軟導體…………………………………………………………………………………R
銅絲編織屏蔽………………………………………………………………………P
銅帶繞包屏蔽…………………………………………………………………………P2
注：1)包括擠包的內襯層和隔離套等。
2)阻燃、耐火、無鹵低煙阻燃電纜系列代號見附錄C
- 產品型號組成
產品結構示意圖

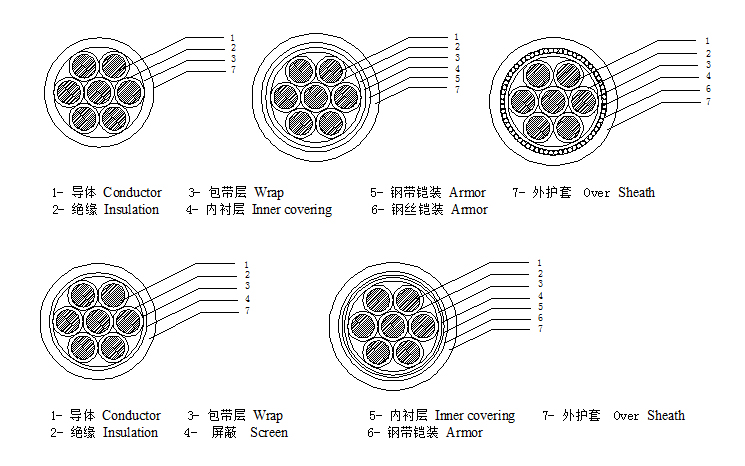

- 聚氯乙烯絕緣控制電纜產品結構示意圖

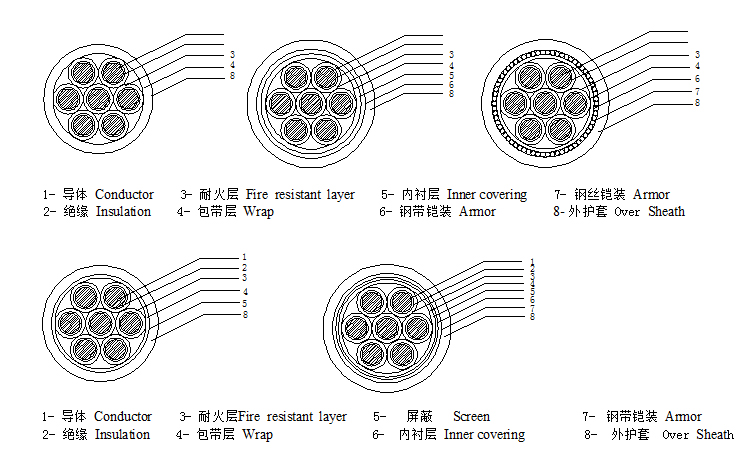

- 聚氯乙烯絕緣阻燃耐火控制電纜產品結構示意圖
產品型號、規格
產品型號
|
型號 |
產品名稱 |
適用范圍及環境 |
|
銅芯 |
|
|
|
KVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝、管道固定場合 |
|
KVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
|
KVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
|
|
KVV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
敷設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合 |
|
型號 |
產品名稱 |
適用范圍及環境 |
|
銅芯 |
|
|
|
KVVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
敷設在室內、電纜溝、管道、直埋等能承受較大機械外力等要求屏蔽的固定場合 |
|
KVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
|
KVV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜 |
敷設在室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和一定的拉力 |
|
KVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
敷設在室內移動要求柔軟、屏蔽等場合 |
|
KVVRP
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜
|
|
產品規格
產品額定電壓、導體標稱截面和芯數
|
型號 |
額定電壓/V |
導體標稱截面/mm2 |
|||||||
|
mm2 |
|||||||||
|
0.5 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
||
|
芯數 |
|||||||||
|
KVV |
450/750V |
- |
2～61 |
2～14 |
2～10 |
||||
|
KVVP |
- |
2～61 |
2～14 |
2～10 |
|||||
|
KVVP2 |
- |
2～61 |
2～14 |
2～10 |
|||||
|
KVV22 |
- |
7～61 |
2～61 |
2～14 |
2～10 |
||||
|
KVV32 |
- |
19～61 |
7～61 |
2～14 |
2～10 |
||||
|
KVVP22 |
- |
2～61 |
2～14 |
2～10 |
|||||
|
KVVP2-22 |
- |
2～61 |
2～14 |
2～10 |
|||||
|
KVVR |
2～61 |
- |
|||||||
|
KVVRP |
2～61 |
2～48 |
- |
||||||
產品主要技術性能
- 導電線芯分為三種：第一種是實心導體(A);第二種是絞合導體(B)適用于固定敷設;第三種(R)是絞合軟導體，適用于有移動要求的軟電纜。
- 導體結構及直流電阻應符合附錄A規定
- 絕緣線芯識別可采用顏色標志或數字標志
- 絕緣線芯應經受工頻火花試驗、試驗電壓有效值為6kV;
- 電纜能經受交流50HZ，3000V，5min 的耐壓試驗;
- 成束阻燃和耐火性能要求符合附錄B規定
- 絕緣電阻
|
標稱截面(mm2) |
絕緣電阻 MΩ·km≥ |
|
|
20℃ |
70℃ |
|
|
0.5 |
13 |
0.013 |
|
0.75 |
12 |
0.12 |
|
1.0 |
11 |
0.011 |
|
1.5 |
11 |
0.011 |
|
2.5 |
10 |
0.010 |
|
4 |
8.5 |
0.0085 |
|
6 |
7 |
0.0070 |
|
10 |
6.5 |
0.0065 |
